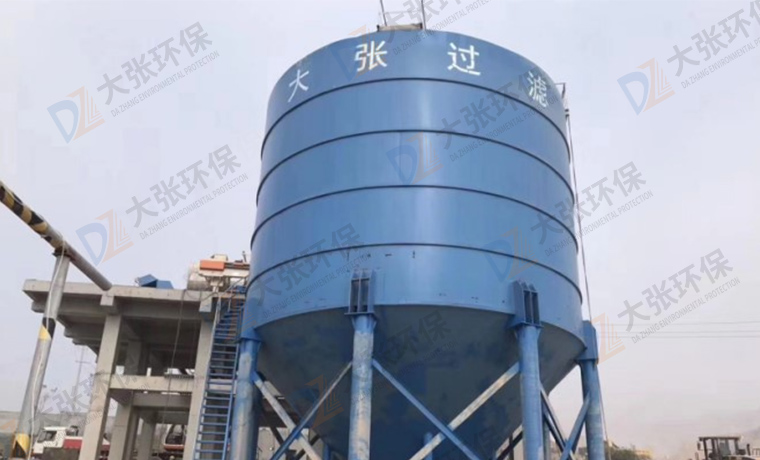

竖流式沉淀罐

竖流式沉淀罐

一、竖流式沉淀罐是污水处理中固液分离的常用设备，是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理设备，是污水处理中应用广泛的处理单元之一，它主要通过控制污水上升流速使之小于污泥自然沉降速度来实现固液分离的，可用于污水的初级处理。

二、竖流式沉淀罐工作原理：竖流式沉淀罐中，水由设在池中的进水管自上而下进入池内，管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升，悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。堰前设挡板及浮渣槽以截留浮渣保证出水水质。池的一边靠池壁设排泥管，靠静水压将泥定期排出。水流方向与颗粒沉淀方向相反，其截留速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合液中形成一层悬浮层，对上升的颗粒进行拦截和过滤。

三、设备组成及各部件的作用：沉淀罐是由进水区、沉淀区、缓冲区、污泥区和出水区五个部分组成。进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是可沉淀颗粒与污水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
